STA652系列精密電流互感器
2010-11-01

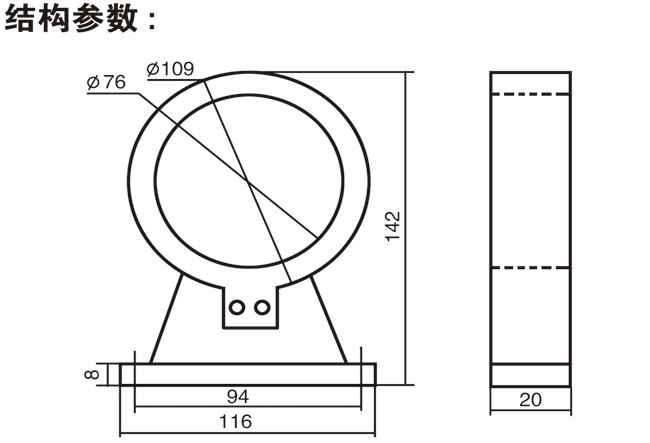

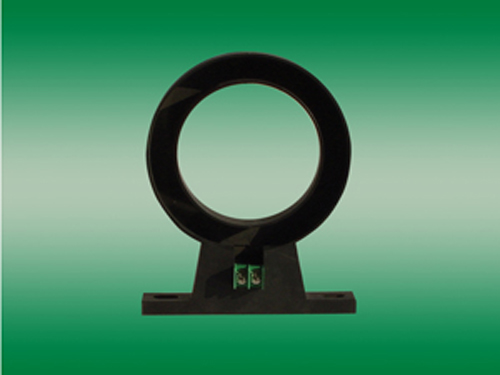

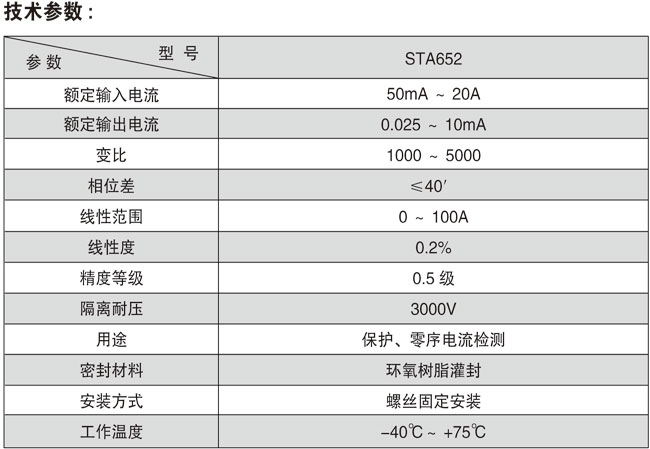

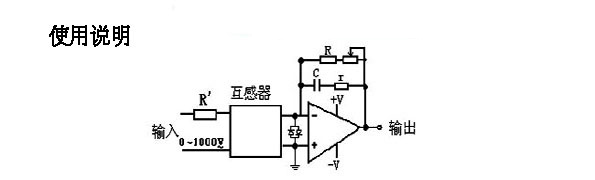

電容C及電阻r是用來補償相移的。通過軟件補償或不需要補償相移的場合，電容C及電阻r可以不接。圖中運算放大器為OP07系列，運算放大器的電源電壓通常取±15V或±12V。圖3中反饋電阻R要求溫度系數優于25ppm，如果您的AD轉換是低電壓輸入,互感器可以不接運放直接并電阻,但采樣電壓不得大于1V有效值，輸出電壓=輸出I*R ,另外可調電阻進行微調,以達到輸出電壓的精度。如果需要補償角差，則需要確定補償電容C及電阻r的值。由于電容C微調時很不方便，所以需要微調電阻r，C為(CBB) 系列電容,
